靶材技术全景解析：从基础原理到前沿应用
发布时间：
2025-06-11
靶材作为物理气相沉积（PVD）技术的核心材料，其本质是通过高能粒子轰击实现原子级物质转移的 "物质源"。在溅射工艺中，靶材充当高能离子（如氩离子）的撞击目标，当离子以 3-5keV 能量轰击靶材表面时，靶材原子获得足够动能脱离晶格，以气相形式迁移至衬底并沉积成膜。
一、靶材的核心概念与作用机制
1. 靶材的本质定义与功能定位
2. 溅射工艺的物理基础
（1）溅射过程的四阶段模型
- 气体电离：真空腔体内通入氩气并施加高频电场（13.56MHz），氩原子被电离为 Ar⁺离子与自由电子，形成等离子体；
- 离子加速：Ar⁺在电场作用下获得动能，以 200-1000eV 能量轰击靶材表面；
- 原子逸出：靶材原子通过 "级联碰撞" 获得足够能量，克服晶格束缚形成溅射粒子（中性原子占 90%，离子占 10%）；
- 薄膜沉积：溅射粒子以 300-1000m/s 速度迁移至衬底，通过表面扩散与原子重排形成致密薄膜。
（2）靶材对薄膜性能的影响机制
- 化学匹配性：ITO（氧化铟锡）靶材中的铟锡原子比需严格控制在 9:1，偏差超过 ±0.5% 会导致薄膜方块电阻升高 20%，影响触摸屏的触控灵敏度；
- 微观结构一致性：靶材晶粒尺寸需控制在 5-10μm 且取向均匀，否则溅射时会因各向异性导致薄膜厚度偏差超过 ±3%；
- 热稳定性：半导体用钽靶在溅射过程中温度可达 300℃，需通过热等静压（HIP）处理消除内部应力，避免因热膨胀系数不一致导致靶材开裂。
3. 靶材的性能评价体系
| 指标类别 | 半导体级要求 | 显示面板级要求 | 光伏级要求 |
| 纯度 | ≥5N（金属杂质＜1ppm） | ≥4N（金属杂质＜10ppm） | ≥3N（金属杂质＜50ppm） |
| 密度 | ≥99.5% 理论密度 | ≥98% 理论密度 | ≥95% 理论密度 |
| 杂质分布 | 均匀性＜5ppm 空间波动 | 均匀性＜20ppm 空间波动 | 均匀性＜50ppm 空间波动 |
| 晶粒尺寸 | 5-15μm（单晶靶材＜1μm） | 10-30μm | 20-50μm |
二、靶材的分类体系与特性对比
1. 按材料成分的精细分类
（1）金属靶材：电子工业的 "导电基石"
- 高纯铝靶（纯度≥5N）：用于半导体芯片的第一层金属布线，要求铁、硅杂质＜5ppm，否则会形成 Al-Fe-Si 析出相，导致布线抗电迁移能力下降 50%。台积电 7nm 工艺中，采用晶粒尺寸＜5μm 的高纯铝靶，使铜互连层的电迁移寿命提升至 1000 小时以上。
- 钛钨合金靶（Ti:W=7:3）：作为阻挡层材料，需控制氧含量＜200ppm，否则会因 TiO₂杂质导致阻挡层电阻升高 30%，影响芯片可靠性。

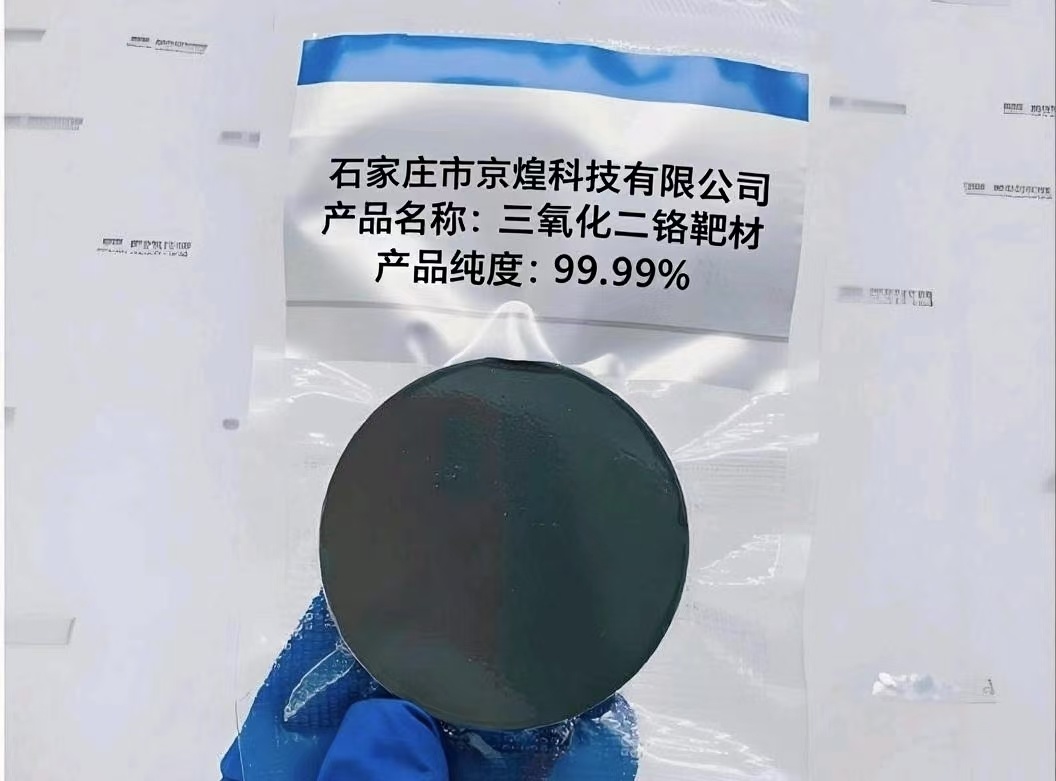

（2）陶瓷靶材：光电领域的 "功能载体"
- ITO 靶材（In₂O₃:SnO₂=9:1）：关键指标包括：
- 电阻率＜1.5×10⁻⁴Ω・cm（确保触摸屏响应速度＜5ms）；
- 可见光透过率＞85%（400-700nm 波段）；
- 颗粒度＜0.5μm（避免薄膜表面粗糙度＞1nm）。
京东方 10.5 代线采用的 G8.5 尺寸 ITO 靶材，需通过热等静压（HIP）处理使密度达 99.8%，以保证大面积显示面板的电阻均匀性偏差＜5%。
（3）复合靶材：多维度性能的 "集成方案"
- CIGS（铜铟镓硒）靶材：通过梯度成分设计（Cu/(In+Ga)=0.85-0.95，Ga/(In+Ga)=0.2-0.3），使薄膜太阳能电池的光电转换效率突破 23%。德国 Würth Solar 的 CIGS 靶材采用三层结构（Cu-In/Ga-Se），通过磁控溅射同步沉积，实现原子级成分均匀性控制。
2. 按应用场景的深度解析
（1）半导体制造：纳米级精度的 "物质雕刻"
（2）显示面板：大面积均匀性的 "极限挑战"
- 纯度≥5N（Ag≥99.999%）；
- 靶材尺寸≥1.5m×1.8m（匹配 G8.5 基板）；
- 表面粗糙度 Ra＜0.2μm（避免薄膜台阶覆盖不良）。
日本日矿金属开发的大尺寸银靶，通过粉末冶金 + 热等静压工艺，实现了 99.9% 的致密度和 ±2% 的成分均匀性，使 Micro-LED 电极的线宽控制在 5μm 以内。
（3）新能源领域：效率与成本的 "平衡艺术"
三、靶材制备的技术壁垒与工艺创新
1. 高纯材料的提纯革命
（1）金属靶材提纯技术
- 区域熔炼法：通过 10-20 次区熔操作，可将铜靶材的纯度从 99.99% 提升至 99.9999%（6N），使铁、镍杂质含量＜0.1ppm。美国霍尼韦尔的 6N 铜靶采用此技术，用于 14nm 以下制程的铜互连层，使芯片的电流密度提升至 1×10⁶A/cm²。
- 电解精炼法：用于铝靶提纯时，采用高纯石墨阳极和钛阴极，在有机电解质中进行电解，可将铝中的钠、镁杂质降至＜1ppm。日本 JX 金属的 5N 铝靶即采用此工艺，满足先进逻辑芯片的布线需求。
（2）陶瓷靶材合成技术
- 溶胶 - 凝胶法：制备 ITO 靶材时，通过铟锡醇盐的水解 - 缩聚反应，可获得粒径＜10nm 的前驱体粉末，经 1400℃烧结后密度达 99.5%，比传统固相法制备的靶材致密度提升 3%，溅射速率提高 15%。
2. 成型工艺的精度突破
（1）粉末冶金工艺
- 冷等静压（CIP）+ 真空烧结：用于制备氮化铝靶材时，在 200MPa 压力下成型，再经 1800℃真空烧结，可获得热导率＞280W/(m・K) 的靶材，满足高功率芯片散热需求。美国 CoorsTek 的氮化铝靶材采用此工艺，热导率比传统工艺提升 20%。
（2）热等静压（HIP）技术
- 在 150MPa 氩气压力和 1200℃温度下处理靶材，可消除内部微裂纹和气孔，使钽靶的致密度从 98% 提升至 99.9%，溅射时的靶材利用率从 30% 提高至 50%。江丰电子的 HIP 处理钽靶已通过中芯国际认证，用于 14nm 制程的阻挡层沉积。
3. 表面处理的微观控制
四、靶材应用的前沿探索与未来趋势
1. 先进制程中的靶材创新
2. 柔性电子中的靶材突破
- 方阻＜10Ω/□（传统 ITO 膜为 15Ω/□）；
- 弯曲半径＜5mm 时电阻变化率＜5%；
- 可见光透过率＞88%。
3. 靶材技术的三大发展方向
- 极限纯度：开发 7N（99.99999%）级高纯靶材，用于量子计算芯片的超导薄膜沉积，目前日本信越化学已实现 7N 铝靶的小批量生产；
- 智能设计：通过机器学习优化靶材成分，如利用高斯过程回归模型设计 CIGS 靶材的铜铟镓比例，使太阳能电池效率预测误差＜0.3%；
- 绿色制造：推广水热合成法制备陶瓷靶材，能耗比传统烧结工艺降低 40%，同时减少氮氧化物排放 50%。
